烟道防腐耐磨材料使用方法
1、表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘；
2、配制：将KN1000按质量A：B=4：1配比搅拌均匀，并在40min内用完。一般是边施工边配胶，一次配胶量大不能超过3公斤，过多胶凝固的过快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配；

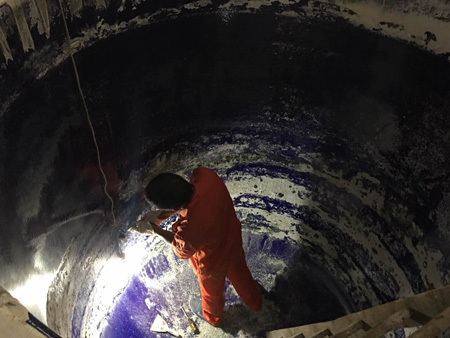

4、涂敷：KN1000合适的涂层厚度是1－4mm，应将混合好的材料逐层涂敷于待修部位，第一层要压实，使之与基材充分浸润。每层的厚度应控制在0.5－1mm以下,待上一层干燥后涂敷下一层,前后两次涂敷时间取决于施工时的温度和涂层的厚度,涂层厚度0.5mm时冬季大于10小时,夏季大于4小时;应掌握的原则是前面涂层干后再涂下一层；
5、固化：涂层涂到规定的尺寸后一般需放置1－3天进行固化后才能投入使用。
