斗轮机桶体内壁腐蚀磨损可采用KN1000陶瓷漆修复。
斗轮机桶体内壁KN1000陶瓷漆的耐冲刷磨损性能是20#钢的6-8倍。经 TABER磨损试验测定:其整体磨损率仅为0.021cm3。KMQ耐磨防腐胶泥具有良好的粘接性能:其钢一钢粘接抗压强度为88MPa,钢一钢粘接拉伸强度为45MPa,远远高于国家30MPa的般要求;其钢—钢粘接抗剪强度为45MPa,高于JB78-84的12MPa的标准;可在800℃下长期工作。在长期磨损情况下,耐磨防腐胶泥的使用寿命为4-5年。
施工方法:
1. 表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘。
2. 配制：按重量比4∶1将A、B两组份混合均匀，并在30min内用完。一般是边施工边配置，一次配置量大不能超过1.5公斤，一次调配过多，胶凝固的快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。

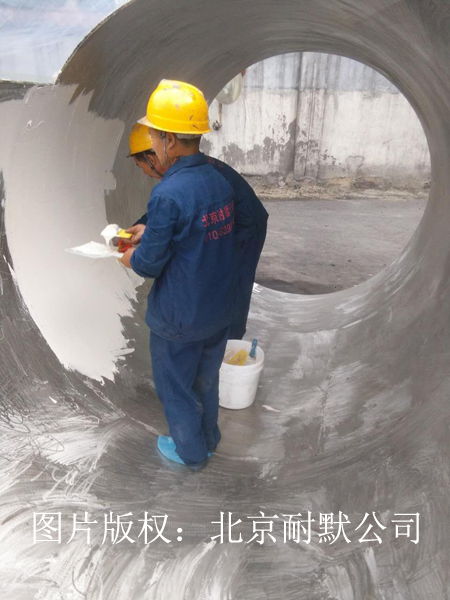

3. 涂敷：高温防腐漆合适的涂层厚度是3～5mm，应将混合好的材料逐层涂敷于待修部位，第一层要压实，使之与基材充分浸润，涂层涂到尺寸后表层要修平整。本材料不能进行机械加工，应注意控制涂层厚度，以免装配中出现干涉现象。
4. 固化：25℃固化24小时可投入使用，若温度低应采用加热或延长固化时间来促进固化；一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。
适用范围
1火力发电厂的气固两相流设备中,如:各类粗细粉分离器、
排粉机内壳、一次风管与弯头、磨煤机出口管道与弯头等大面积易磨排粉机内壳、一次风管与弯头、磨煤机出口管道与弯头等大面积易磨损部位,以及尾部烟道、料仓、料斗、灰斗和部分灰水系统中。
2化工、矿山机械、选矿、治炼等设备磨损部位的耐磨衬;
3贮槽、贮罐、反应釜的防腐蚀面层或内衬
4管道、酸碱容器裂缝、孔洞的封堵漏等。
